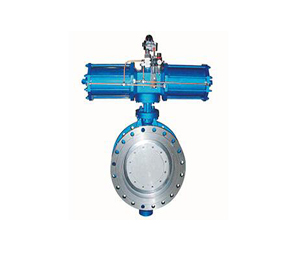

ZBDD氣動活塞調節蝶閥是一種旋轉型對夾式，具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。氣動薄膜、活塞調節蝶閥有標準型、高溫型及密封型三種。氣動薄膜調節蝶閥和氣動活塞調節蝶閥公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa，口徑由50mm至1000mm，泄漏量等級有Ⅱ級和VI級，流量特性為近似等百分比。
閥體：WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥板：碳鋼、1Cr18Ni12Mo2Ti
長軸：1Cr18Ni9Ti
閥座：碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承：青銅、不銹鋼堆焊司鈦合金
填料：聚四氟乙烯、柔性石墨
閥蓋：碳鋼
城建、化工、冶金、石油、制藥、食品、飲料、環保
氣動活塞調節蝶閥 詳細性能技術系數
| 公稱通徑DN(mm) | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 額定流量系數Kv | 100 | 200 | 405 | 620 | 1150 | 2030 | 3150 | 4550 | 6200 | 8100 | 10260 | 13500 | 19800 | 27000 | 35700 | 44600 | 55080 |
| 流量特性 | 近似等百分比 | ||||||||||||||||
| 公稱壓力PN(Map) | 0.1、 0.25、 0.6、 1.0 | ||||||||||||||||
| 工作溫度（℃） | 常溫-20～250、 中溫-40～450、 高溫：450～560 | ||||||||||||||||
| 信號范圍(Kpa) | 20～100 | ||||||||||||||||
| 執行機構有效面積cm2 | 280 | 400 | 630 | 1000 | 484（ZSCW型） | ||||||||||||
| 氣源壓力(Map) | 0.14 | 0.5 | |||||||||||||||
| 閥板轉角（度） | 0～70 | ||||||||||||||||
| 泄漏量等級 | Ⅱ級、Ⅵ級 | ||||||||||||||||
| 允許壓差（Map） | 0.22 | 0.086 | 0.045 | 0.054 | 0.031 | 0.013 | 0.017 | 0.0098 | 0.0062 | 0.010 | 0.0071 | 0.0052 | 0.019 | 0.012 | 0.008 | 0.006 | 0.004 |
| 固有可調比 | 20：1 | ||||||||||||||||
| 公稱通徑 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| H | 377 | 407 | 484 | 540 | 615 | 660 | 742 | 838 | 935 | 947 | 1430 | 1455 | 1495 | 1700 | 1770 | |
| H1 | 102 | 117 | 162 | 180 | 245 | 240 | 272 | 300 | 326 | 351 | 500 | 515 | 535 | 640 | 660 | |
| H2 | 125 | 140 | 172 | 210 | 250 | 270 | 320 | 328 | 362 | 386 | 690 | 700 | 720 | 780 | 830 | |
| B | 55 | 65 | 72 | 82 | 87 | 98 | 98 | 102 | 112 | 122 | 160 | 188 | 196 | 208 | 218 | |
| D | 160 | 180 | 240 | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 720 | 840 | 950 | 1050 | 1160 | |
| N×d | 4-18 | 4-18 | 4-23 | 4-23 | 4-23 | 4-23 | 4-23 | 4-23 | 4-25 | 4-25 | 20-30 | 24-30 | 24-34 | 28-34 | 28-34 | |
| L | 單作用 | 230 | 522 | 580 | 858 | 1090 | 1430 | 1845 | 2605 | |||||||
| 雙作用 | 240 | 280 | 370 | 640 | 827 | 1162 | 1380 | 1860 | ||||||||
